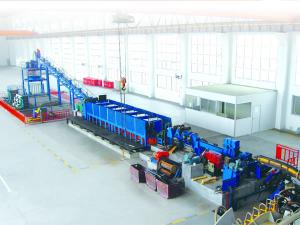

Ligne de laminage et moulage continu de cuivre ULT+ZRT

Applications
1. Lorsqu'elle est équipée du four à cuve, la ligne de laminage et moulage continu de cuivre utilise le cuivre électrolytique comme matières premières principales. Ce produit est approprié pour les tiges de cuivre Φ8mm.
2. Si cette ligne de roulement est installée avec un four à réverbère, elle utilise les déchets de cuivre pour produire des barres de cuivre Φ8mm. Parfois, on ajoute une quantité modérée de cuivre électrolytique à la tige de cuivre.

Processus technologique de ligne de laminage et moulage continu de cuivre ULT+ZRT
1. Cuivre électrolytique comme matières premières

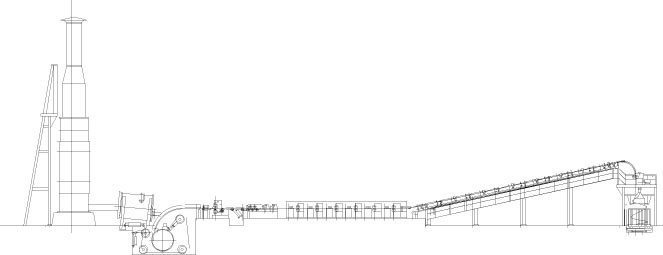

Cuivre électrolytique → Four vertical → Four de préservation thermique → Canal de coulée → Poche de coulée → Machine de coulée continue type cinq roues → Appareil de traction avant → Rouleau de refendage → Support de lingot → Machine de redressement et chanfreineuse → Dispositif d'alimentation → Laminoir continu à double rouleau → Système de refroidissement de tige de cuivre → Dispositif de traction arrière → Enrouleur de tige

2. Déchets de cuivre de première qualité comme matières premières
Déchets de cuivre de première qualité → Four à réverbère → Canal de coulée → Poche de coulée → Machine de coulée continue type cinq roues → Appareil de traction avant → Rouleau de refendage → Support de lingot → Machine de redressement et chanfreineuse → Dispositif d'alimentation → Laminoir continu à double rouleau → Système de refroidissement de tige de cuivre → Dispositif de traction arrière → Enrouleur de tige

3. Paramètres de la ligne de laminage et moulage continu de cuivre ULT+ZRT
Diamètre de la barre de cuivre Φ8mm

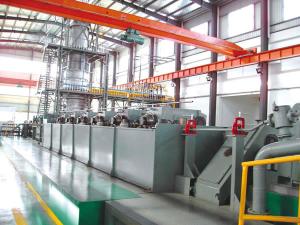

Four de fusion Four de fusion de cuivre vertical + four de maintien rotatif
Hauteur du four vertical Environ 19m
Diamètre de roue de cristallisation Φ1800mm
Zone transversale du réservoir de cristallisation 2348mm2
Forme de laminage Laminage vertical et horizontal
Nombre de laminage 12
Taille du rouleau Φ270mm
Vitesse de laminage initial 0.23m/s
Vitesse maxi de laminage final 9.6m/s
Capacité de production 13~15t/h
Taille de bobine en cuivre (O.D.×I.D.×H) Φ1.8×Φ0.9×1.0(m)
Poids de bobine en cuivre 1~4t
Hauteur centrale du laminoir 1500mm
Puissance installée totale 1000KW
Dimensions globales (L*W*H) (Sans four de fusion et sans système de refroidissement et de filtrage) 43.0×7.8×5.6(m)
4. Pièces principales de la ligne de laminage et moulage continu de cuivre
Four de fusion de cuivre 1 jeu
Four de maintien 1 jeu

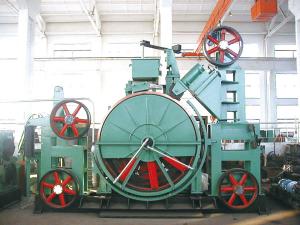

Machine de coulée continue type cinq roues 1 jeu
Appareil de traction 1 jeu
Cisaille automatique 1 jeu
Convoyeur de lingot 1 jeu
Machine de redressement et chanfreineuse 1 jeu

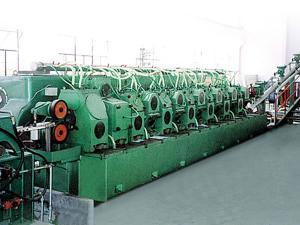

Laminoir continu à double rouleau (Y compris le dispositif d'alimentation) 1 jeu
Système de refroidissement de tige de cuivre 1 jeu

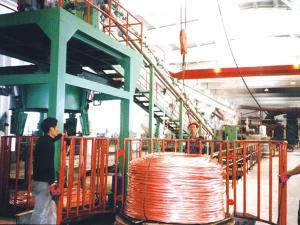

Enrouleur de tige 1 jeu
Système de contrôle PLC 1 jeu

But: La ligne de laminage et moulage continu de cuivre est utilisée pour produire des tiges de cuivre par fusion, moulage, et processus de laminage continu du cuivre électrolytique et / ou de déchets de cuivre.

Paramètres de ligne de laminage et moulage continu de cuivre ULT+ZRT
Equipement de moulage Laminoirs
Dia. de roue de moulage (mm) Type de cage de laminage Quantité de cage de laminage Dia. de rouleau (mm) Dia de tige finie (mm) Capacité de production max (t/h)
Φ1800 2 rouleaux 12 Φ270 Φ8 15
