Ligne de production de tuyaux flexibles sous-marins

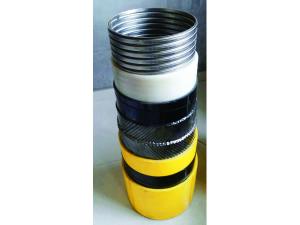

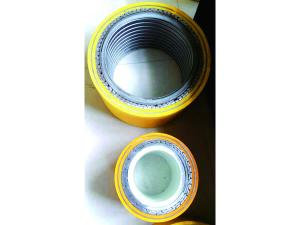

1. Processus de production de tuyaux flexibles sous-marins

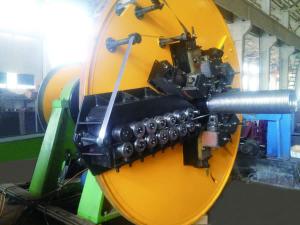

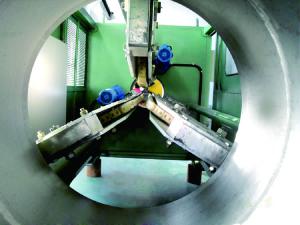

2. Armeuse de câble de verrouillage KRH

Les équipements de la ligne de production de tuyaux sous-marins sont principalement employés pour l'armage des squelettes de câble.

Spécifications
Taille de tube Taille de bande armée (largeur×épaisseur) Vitesse de rotation max de la tête d'armement Taille de bobine d'enroulement
Pouce mm mm rpm mm
Φ2-Φ16 Φ50-Φ420 24×0.65-24×0.65 30 Φ9500

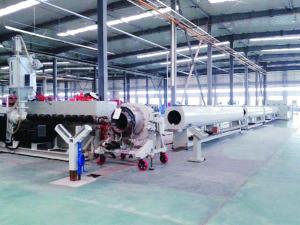

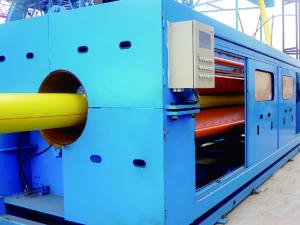

3. Ligne d'extrusion de gaine et de chemise de la ligne de production de tuyaux flexibles sous-marins

Ligne d'extrusion de chemise SPV
Ligne d'extrusion de gaine SPV

Spécifications
Taille de tube Dia. de vis D/L de vis Capacité d'extrusion max. Taille de bobine de tube
Pouce mm mm - Kg/h mm
Φ2-Φ16 Φ50-Φ420 90 33/36 860 Φ9500

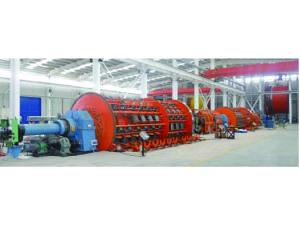

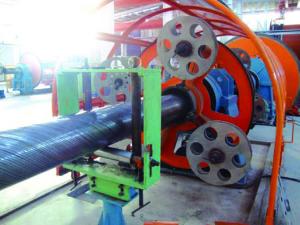

4. Armeuse de barre de verrouillage en acier résistantes à la pression KP

L'armeuse de barre de verrouillage en acier est utilisée pour la production de la couche de résistance à la pression des tubes sous-marins.

Spécifications
Taille de tube Taille de bande d'armure (largeur×épaisseur) Vitesse de rotation max Taille de bobine de barre en acier (DE×DI×Largeur) Taille de bobine
Pouce mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 11×4.8-27×12 40 Φ1200×Φ600×1700 Φ9500

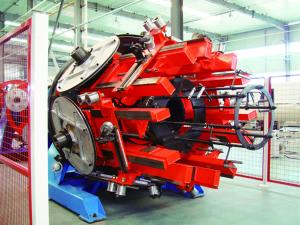

5. Armeuse de bande en acier plat pour ligne de production de tuyaux flexibles sous-marins

Cette armeuse de bande en acier plat est généralement employée pour l'armement de la couche de résistance à la pression de tuyaux sous-marins.

Spécifications
Taille de tube Taille de bande d'armure (largeur×épaisseur) Vitesse de rotation max de la tête d'armement Taille de bobine de bande en acier Taille de bobine d'enrouleur et dérouleur
Pouce mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 (30-90)×(0.5-1.5) 30 Φ1200 Φ9500

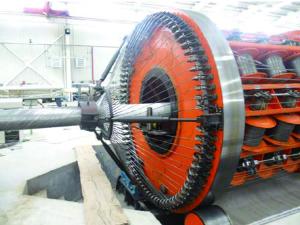

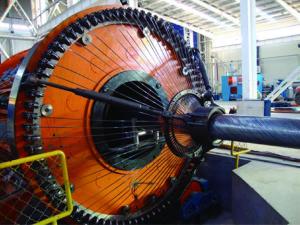

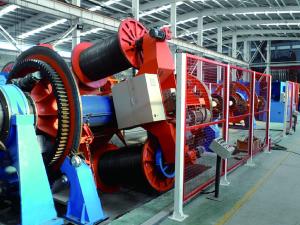

6. Armeuse de câble plat renforcé KJK pour ligne de production de tuyaux flexibles sous-marins

L'armeuse de câble plat renforcé est principalement utilisée pour l'armement de couche de renforcement afin d'assurer la résistance à la tension des tuyaux flexibles.

Spécifications
Taille de tube Taille de bande d'armure (largeur×épaisseur) Vitesse de rotation max de la tête d'armement Taille de bobine de fil acier plat Quantité de bobine de fil acier plat
inch mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 5×2-14×7 15 Φ630 80+80

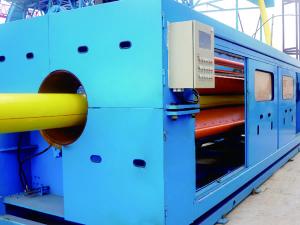

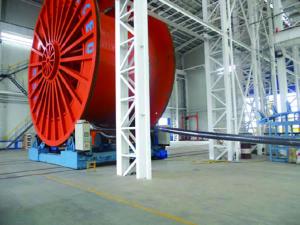

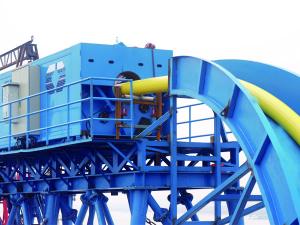

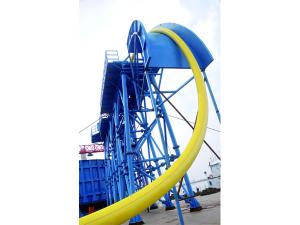

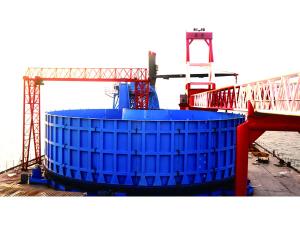

7. Table tournante pour câble

La table tournante pour câble de la ligne de production de tuyaux sous-marins est généralement installées sur les bateaux. Elle est équipée d'un tendeur pour l'enroulement/déroulement des tuyaux flexibles.

Spécifications
Diamètre de table tournante Capacité de chargement max Force de tirage max du dispositif de tension Vitesse d'enroulement max
mm t t m/min
Φ25000 4000 15 20
